项目

规格参数

推车支架

推车结构

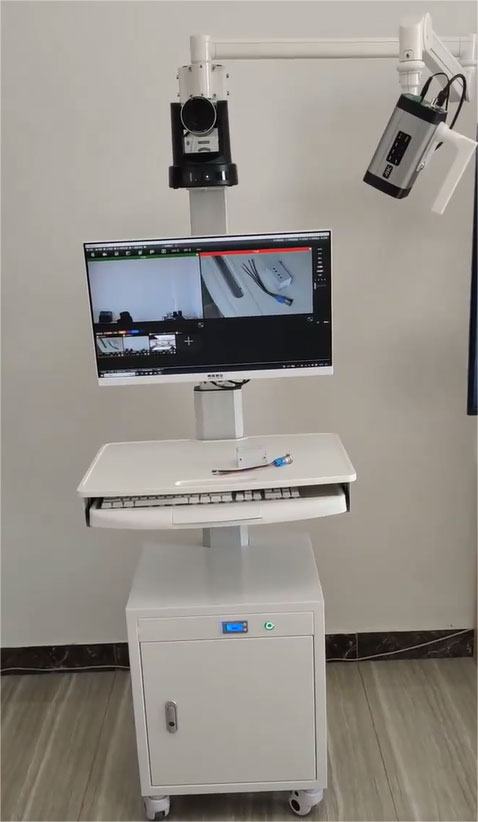

推车整体由箱体、立柱、万向摇臂、VESA 支架、摄像机L形支架、人体工学扶手、小托盘构成。推车整体效果美观，易于移动和收纳，使用时万向摇臂可折叠收缩、不占位置、使用简单方便，每次拍摄时不需要手工接线、调整机器脚架位置等繁复操作；

走线设计

整车隐藏式走线设计，整体干净整洁；

万向轮

具有四组高称重的万向轮，支持向底部箱体两侧进行折叠收纳；

箱体

箱体稳固耐用，具有一定的配重，可以防止使用摇臂的过程中倾倒。同时箱体内置储物空间，可扩展放置电池或教学配件，具有一定的防尘功能，能够为放置其中的物品提供良好的保护；

万向摇臂承重

0.5-2KG，可自行穿线和调称重，现场施工方便；

VESA 支架

具备1个VESA 支架: 可安装实训示教终端机；

万向摇臂

具备1个万向摇臂:每一节均支持水平360度旋转、双节多方位调节、垂直60度调节、任意位置悬停，摇臂承重0.5-2KG手动拖搜调节，实现多位置、全角度的拍摄效果；

立柱结构

立柱采用铝合金结构，前后两面开有T型槽，可加装其它设备,全车整体白色，美观简洁；

隐匿布线

连接线缆隐藏在摇臂内部，不出现线材外露，不影响美观和耐用性；

螺丝孔

万向摇臂尾部支持标准 1/4:螺丝孔: 可安装各类常见摄像机，摄像机关节支持万向转动、任意位置阻尼悬停；

折叠收纳

支架具有折叠收纳，可以在未安装实训示教终端机情况下，将立柱、小托盘等向推车背面往下折叠收纳，要求折叠收纳后的整机高度1150mm；

示教终端机

高度集成

整机采用高度一体化设计，包含21.5英寸IPS触摸屏、音频采集模块、扬声器、200W像素前置摄像机、无线wifi模块、供电模块、1 个 Android 操作系统为一体的终端；

整体设计

整体设计精简，不影响正常的操作；

硬件配置

采用6核CPU；

Android 8.0操作系统；

具有4GB RAM和256GB ROM；

具有21.5英寸1080P高清IPS触摸屏；

拓展接口

具有1路HDMI、1路USB2.0、1路USB3.0、1路POE网口、1路DC12~13V宽电压充电口、1路typeC调试口、1个reset键、1路3.5音频监听口

支持通过typeC进行调试，将设备的操作界面实时显示在调试电脑上；

具有2个航空接口,具有螺纹锁紧设计，采用6P航空头设计，可以输出12V供电，可以外接网络云台摄像机，支持控制外接带机械云台的网络摄像机，在本机上可以通过触屏对机械云台摄像机进行放大、缩小、聚焦控制、“上、下、左、右”控制；

具有2个航空接口，航空接口支持螺纹锁紧，锁紧后不能轻易拔出。可以外接网络云台摄像机，摄像机不需要连接其他外部电源，网口灯被正常点亮；

安装孔位

背板支持标准VESA安装孔位；

网络特性

单网口多IP：整机仅1个RJ45网口，支持多台摄像机和终端机系统分别采用独立IP，便于兼容第三方监控系统调用；终端的每路摄像机均具有独立的IP地址，均能提供独立的IP网络视频流供第三方监控系统调用，支持标准RTSP、ONVIF协议；

单网单IP：在无第三方系统需要对接时，可利用终端机内建流媒体服务功能，对摄像机视频流进行转发并提供一定的并发量；外部系统仅需和终端机的wifi网卡或有线网卡通信即可分别获得多个摄像机的视频流，其他端直接对接终端机即可与整套终端套件通信，摄像机可配置到无关的局域网网段上，以减少内网IP资源占用；

供电部件

供电方式

支持DC供电、poe供电、内置电池供电，3种模式；

POE特性

具有100Mbps的以太网端口，支持POE供电，可通过POE网线支撑整机（包括内置操作系统、触摸屏）的供电和供网；

电池内置

电池内置设计，可以内置于示教终端机，可支持整套示教系统使用4小时；

电源自动切换

最高优先级采用DC充电，当DC供电丢失则自动使用POE供电，若无POE供电则自动切换内置UPS电池供电，全过程无需重启，且完全不影响正常使用；
